Olamef komponentbearbetning

Maskiner för axiella komponenter

TP6

Manuell klipp o bocknings maskin för axiella komponenter på tejp. Standard versionen är designad för komponenter med bendiameter 0.4-1.3mm. Andra versioner finns tillgängliga så hör gärna av er med önskemål.

TP6 maskinerna levereras med alla verktyg som behövs för justering.


TP6/97

Samma maskin som den vanliga TP6 men med en funktion som gör att
bockningshjulen justeras automatiskt vilket underlättar justering samt
ger kortare omställningstid.



TP6/97 maskinerna levereras med alla verktyg som behövs för justering.


TP6

En Motor-98 kan bli kopplad till den manuella TP6 maskinen. För att få en mjukare gång. Samtliga modeller kan utrustas med motor.


TP6/A

TP6 maskin med
Motor-98 och CS10 matare för lösa komponenter. Samtliga modeller kan utrustas med motor och matare för lösa komponenter.

Om du endast har små volymer av lösa komponenter att bocka och inte vill investera i motor och matare för lösa komponenter. Så finns det möjlighet att köpa en tape guide avsedda för lösa komponenter se nedan


Komponent guide för lösa komponenter

komponentguide för att enkelt kunna mata

lösa komponenter i TP6


TP6-D

Samma som TP6 men med Delrin inner diskar.

TP6-D klipper och bockar axiella komponenter på samma vis som standardmodellen av TP6, Men med skillnaden att denna maskin har innerdiskar av Delrin istället för metall så den kommer inte att göra några märken I benen på komponenterna när de bockas. Detta är viktigt när man arbetar med små och tunna komponenter samt ofta ett krav vid militärt bruk.


TP6/PR-B

Klipper, bockar och formar axiella komponeter. Formen som skapas är en så kallad “stand-off” vilken håller komponent kroppen en bit ovanför mönsterkortet. Denna maskin är endast avsedd för komponenter med grova ben 1-1,4 mm.


TP6/PR-F

Klipper, bockar och formar axiella komponenter. Formen som skapas är en så kallad ”stand-off” vilken håller komponent kroppen en bit ovanför mönsterkortet. Det finns tre olika modeller att välja på beroende på diameter på komponentbenen som skall formas.

1. TP6/PR-F/1 - 0.5-0.9mm
2. TP6/PR-F/2 - 0.8-1mm
3. TP6/PR-F/3 - 1-1.3mm

Verktyg för en rad olika bockningar finns tillgängliga.
En TNS enhet följer alltid med denna maskin.


TP6/V

Klipper och bockar axiella komponenter för vertikal montering. Det finns två olika modeller att välja på beroende på diameter på komponentbenen.

1. För komponentben 0.5-0.9mm
2. För komponentben 0.8-1.3mm

Verktyg för flera olika pitch finns.


TP6/S

Klipper, bockar och formar axiella komponenter för användning vid montering som SMD komponent.


TP/LN 100

TP/LN-100 är en pneumatisk maskin som används för att klippa benen på lösa  radiella komponenter. Den är designad för att klara ett mycket brett utbud av radiella komponenter. Den övre stationära plattan bestämmer klipphöjden; standarden är 3,2 mm. Extra plattor för att öka denna höjd kan levereras på begäran, och börjar på en höjd av 0,5 mm. Den pneumatiska fotpedalen styr slaget på den nedre plattan, som utför ett snabbt klipp av benen, utan någon stress på komponenterna. Plattorna har ett standardrutmönster för att klara de flesta typer av komponenter. Plattor med ett speciellt rutmönster eller en speciell diameter kan tillhandahållas på begäran.


TP/LN-500

Pneumatiska maskiner TP/LN-500/1 och TP/LN-500/2 klarar att klippa benen på alla typer av radiella komponenter, oavsett diameter, material, stigning och form. Detta är möjligt genom att använda ett "giljotin"-blad i kobolt. Den övre plattan som bestämmer klipphöjden (standard 3,2 mm) måste beställas separat eftersom den i de flesta fall måste tillverkas så den passar kundens önskemål på form och höjd . Extra plattor för att öka höjden kan levereras på begäran.

TP/LN-500/1 34.0001

Klipparea 53×43 mm.
Standard platta 340111 måste beställas separat (340111).
Artikelnummer för specialplattor tas fram i samband med tillverkningen.

TP/LN-500/2 34,0002

Klipparea 53×93 mm.
Standard Platta 340211 måste beställas separat (340211).
Artikelnummer för specialplattor tas fram i samband med tillverkningen.


TP6/R

Manuel maskin för att klippa bandade radiella komponenter. Den finns tillgänglig för två olika hålbilder, 12.7mm (.5") eller 15mm (.59")


TP/TC4

Motoriserad klipp maskin för lösa radiella komponenter. Justerbar fart. Snabb och enkel komponent matning. Två band håller komponenterna och matar dem förbi de roterande knivarna.

Klipplängden ljuseras med en insexskruv till höger om guideskenan. Denna maskin kan förses med hållare BR3 för bandade komponenter


TP/SC4

TP/SC4 är en pneumatisk maskin för att forma lösa radiella komponenter.

Det finns över 20 standard verktyg för olika formningar tillgängliga. Skulle inte någon av dessa passa så går det att få specialtillverkade verktyg efter önskemål.


TP/TS1

TP/TS1 är en pneumatisk maskin för att forma lösa radiella komponenter.

Det finns över 20 standard verktyg för olika formningar tillgängliga. Skulle inte någon av dessa passa så går det att få specialtillverkade verktyg efter önskemål.


TP/R-PR

Manuell pneumatisk maskin för att klippa och forma bandade radiella komponenter. Det övre rörliga verktyget kontrolleras vertikalt av luftcylindern. Verktyget klarar att forma ett brett spektra av olika pitch på ben utan justering. Det finns 10 olika standardverktyg tillgängliga till maskinen. maskinen kan även motoriseras för automatdrift.

Det finns möjlighet att få specialdiskar tillverkade om standard verktygen inte skulle passa.


TP6/EC

Manuell klipp o bocknings maskin för axiella komponenter på tejp. Standard versionen är designad för komponenter med bendiameter 0.4-1.3mm. Andra versioner finns tillgängliga så hör gärna av er med önskemål.

TP6/EC maskinerna är fullt justerbara och levereras med alla verktyg som behövs för justering.

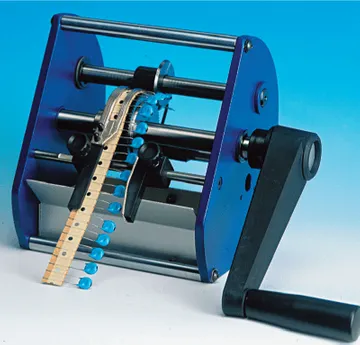

TP6/R-EC

Manuel maskin för att klippa bandade radiella komponenter. Den finns tillgänglig för två olika hålbilder, 12.7mm (.5") eller 15mm (.59")


TP6/V-EC

Klipper och bockar axiella komponenter för vertikal montering. Det finns två olika modeller att välja på beroende på diameter på komponentbenen. För bendiameter 0.5-0.8mm eller 0.8-1.3mm.

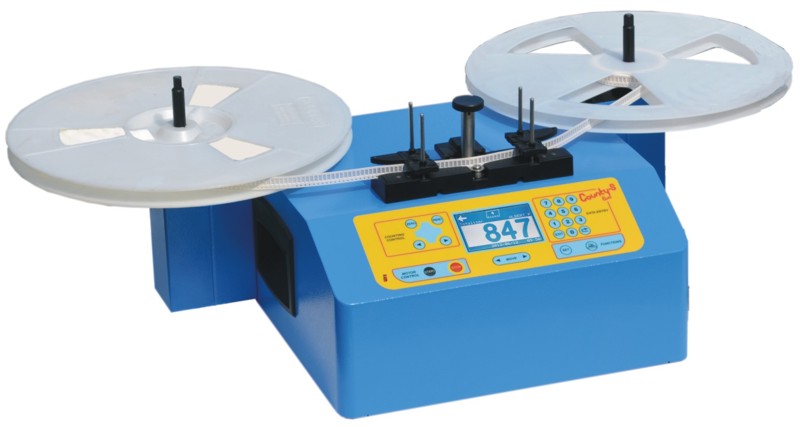

County-S EVO

Motoriserad komponenträknar för SMD komponenter på tejp  som räknar med hjälp av hålen i tejpen. Antingen så kan man räkna antal på rulle eller ställa in antal för att kunna klippa remsa med rätt antal komponenter på.

https://www.youtube.com/embed/-app5nh0TiY?si=3-5Zfs2dMcKir2hd

Klicka på knappen ovan


COUNTY

COUNTY komponent räknare är framtagen för räkning av både axiella och radiella komponenter på tejp.

Med SMD adaptor klara den även att räkna SMD komponenter. Den räknar i båda riktningarna. Den går att ställa in så att den räknar upp ett förinställt antal komponenter och sedan ger larm när denna mängd är uppnådd. Den finns i två modeller en med uppladdningsbart batteri och en utan.


SMD Adapter för County

County adapter för räkning av bandade SMD komponenter är ett tillbehör

(8301.018), som möjligör  räking av SMD Komponent genom att räkna

hålen i tejpen. Arbetsbordet 8301.027 inkluderar två monterings pinnar

med justerbar broms.

Det behövs även minst en vev (8301.030) för att det skall gå smidigt att

snurra komponentrullarna


AXIEL & RADIELL SUPPORT & HANDTAG

Stativ för rullar med axiella eller radiella komponenter (8301.023)
Det finns även ett handtag man kan sätta på rullen. (8301.025)


MODELL SEF 1

Modell SEF 1 är gjord för att dela bandkabel. Den finns tillgänglig i två olika modeller. 1,27mm pitch vilken delar upp kabeln i separata ledningar. 2,54 mm pitch vilken delar upp kabeln i par.

Denna modell är handvevad och fästs direkt på en bänk Lämpar sig för att separera ändarna på bandkabel. max bredd 33 mm.


MODELL SEF 3

Modell SEF 3 är gjord för att separera bandkabel
Den finns i två modeller
1,27mm pitch vilken delar upp kabeln i separata ledningar.
2,54 mm pitch vilken delar upp kabeln i par.
Möjlighet till motordrift som option.
Denna modell klarar både att separera kanter eller mitt på bandkabeln
Max bredd 66mm
